雷雨季节，安防监控设备如何防雷防雨

清明节假期刚过完，这一场“清明雨”把南方带入了雷雨季节，小编前两天也是被大深圳的雷雨吓到！在这种雷雨天气，安防监控设备如何防雷呢？

　　安防行业有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。把接地当成了安防系统防雷、防干扰的法宝，导致多点接地的安防系统屡见不鲜。大量工程案例表明，这样的方法在不打雷不下雨的时候还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。　　

雷电袭击分为两种袭击方式

　　雷电袭击分为两种袭击方式，直击雷电和感应雷电。直击雷电顾名思义就是雷电直接击在摄像机上，这种雷击方式造成的破坏最严重，但出现的几率比较小;感应雷电称为二次雷电，它分为电磁感应和静电感应两种方式。当雷电击打在避雷针上时，在避雷针下面的连接线周围，会产生瞬时强大的电磁场，在电磁场中的监控设备和传输线会感应到较大的电动势，这种就称为电磁感应。

　　当雷电云出现在传输线路上空时，传输线路会感应到与雷电云相反的电荷，这种称为静电感应。感应雷电造成的破坏没有直击雷电造成的破坏大，但出现的几率却十分高。这两种雷电袭击方式也就成为监控系统需要防范的两个方面。　　

防止雷电袭击措施

　　安防监控系统前端设备，如摄像头等，应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。对于已经处于其它接闪器或高层建筑原有接闪系统保护范围之内的前端设备，一般可以不再另行考虑直击雷防护；对于未处于任何接闪系统保护范围之内的前端设备，则均应考虑直击雷防护问题。

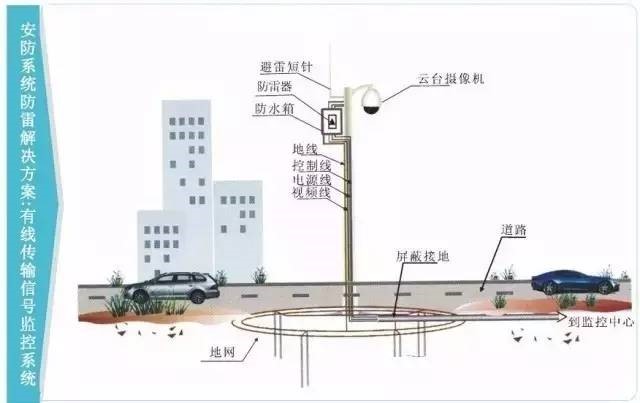

　　前端设备的直击雷防护

　　安防监控系统前端设备有室外和室内两种，安装在室内的设备一般不会遭受直击雷，而安装于室外的设备，多数处于相对的开阔地带，直击雷风险较大，则必须考虑直击雷防护问题。

　　从技术经济的角度考虑，前端设备直击雷防护安装独立避雷针不具备可行性，一般都采用将避雷针架设在摄像机的支撑杆上，引下线可直接利用金属杆本身（也可采用Φ8的镀锌圆钢或30×3镀锌扁钢），但为了防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管敷设，金属管应可靠接地。

　　传输线路防护措施

　　1、传输线路应穿钢管埋地铺设，并做好接地，架空的电缆吊线两端和架空电缆的金属管道都应做接地连接；

　　2、在光缆传输系统中，光缆加强芯应在室外接地，各光端机外壳及架空光缆接续盒护套应接地。

　　终端设备的直击雷防护

　　终端设备机房（一般称监控机房）所在建筑物应采取防直击雷的措施，可采用φ10的圆钢（刷银粉漆）在楼顶构筑避雷带，另3.1.3终端设备的直击雷防护终端设备机房（一般称监控机房）所在建筑物应采取防直击雷的措施，可采用φ10的圆钢（刷银粉漆）在楼顶构筑避雷带，另外用φ10的圆钢做避雷带支撑，支撑高度15cm，每隔1m设一支撑，并用40×4mm的镀锌扁钢作为引下线与地网（地网电阻应小于10Ω）连接，引下线的间距应不大于25米。也可以采用避雷针作为防直击雷的措施，用40×4mm的镀锌扁钢作为引下线与地网连接，避雷针的高度、安装位置应根据滚球法进行计算。

　　监控中心避雷防护

　　监控中心避雷是整个监控系统避雷的核心，由于监控中心涉及建筑物避雷，监控设备避雷，只有采用综合避雷方式才能有效防止雷电的侵袭。建筑物在修建时都带有避雷针，避雷网等，因此我们就无需考虑另外增加建筑物避雷装置，需要注意的是我们最好别将监控设备放在窗户旁边，最好别将监控设备放在顶楼。室外的监控设施主要通过信号线接入监控中心，所以要在信号线接入点安装避雷器，防止感应雷电，还需要加载接地避雷装置，防止直击雷电。而监控中心内的所有电子设备，最好都用防雷接地装置进行避雷，这样才能全方位的保护监控中心安全。最后我们需要注意一点，接地装置电阻的最小化，接地电阻越大，防雷效果越差，应尽量将接地电阻控制在4欧姆以内。

因此，要形成有效的防护措施，必须按照“整体防御，综合治理，多重保护”的原则，将雷电危害降到最低点。一般情况下，防御措施包含：

1.外部防护：采用避雷针（避雷带，避雷网和避雷线）和接地装置（接地线，地极）；

2.内部防护：供电部分采用高压避雷装置，避雷器等；设备端采用防雷管，TVS二极管，接地引线，接地柱等来增强设备防雷特性；

无论以何种防护方式，目的都是应用分流技术将雷电过电压脉冲能量分流疏导至大地，从而达到保护的目的，分流技术中采用的防护器质量，性能的好坏将直接影响防护的效果，然而在实际中，有多少建筑达到了电信专用房屋设计规范要求呢？此时内部防护成为了必选项，只有内外双重防护才能最大程度上保护网络工程质量。选择网络通信产品务必选择具有防雷设计的。

优力普推出的PoE交换机内部均采用二级防雷设计，不仅能保护设备，更能保护你的人身安全。
