优力普中小学解决方案



面对学校对网络的需求和目前学校所处现状,要想建造一个高稳定、快速、易操作管理和方便使用的网络,需要从网络的根本组成及影响这些诉求的因素出发,逐一周详考虑才能解决根本问题。

经过深入分析,以下四个方面是影响学校网络诉求的主要因素,即:

⑴ 设备本身软硬件设计因素;

⑵ 网络架构;

⑶ 业务数据带宽;

⑷ 实施和管理。

优力普中小学网络解决方案将从以上四个方面来满足学校网络的需求,这也是本方案设计的初衷。

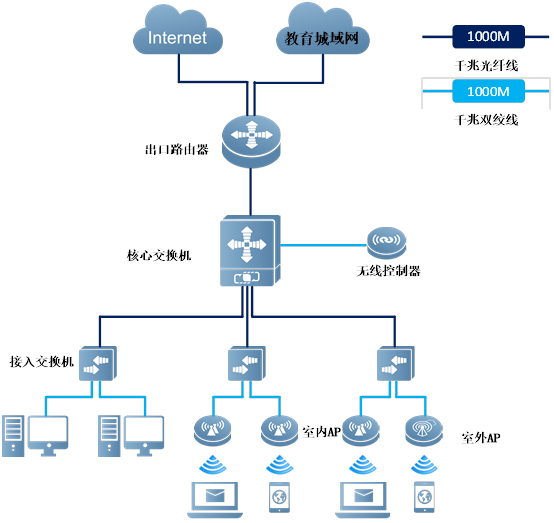

本网络直接采用二层网络结构设计,接入层直接接到核心层,结构简单、一目了然,这种二层网络结构是目前很多中小型网络的构架。

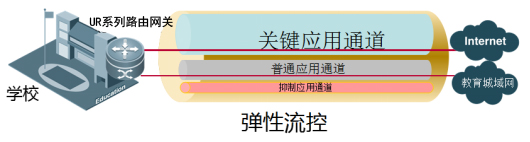

优力普UR路由网关通过三级流控和弹性带宽智能设计,让学校的关键业务拥有足够的带宽,并具有更高的数据传输优先级,优先并快速的传输关键业务数据。UR出口网关采用全web页面管理,一步步配置向导,以及帮助选项,按要求提示,就可以正确的完成配置。



有线网络一般是为办公楼的老师提供稳定、快速的网络环境,在平时工作时不会因为网络的卡顿而影响工作。这就对网络带宽和稳定性提出更高的要求,在网络结构上会采用二层或三层网络结构,在核心层会有设备冗余及设备堆叠的需求,通过网络骨干的链路聚合、核心设备的堆叠,对整个网络来说,上行链路带宽会有城北的提升,在网络正常工作时,有一条链路出现断路的情况时,也不会影响到网络数据的正常传输。



接入层有线网络链路目前主要以全千兆传输速率为主流,采用全千兆二层网管或非网管型交换机。

学校环境多变,宽敞的会议室和图书馆,空旷的操场,较多的办公室等等,需要不同性能的AP与应用场景相结合来进行无线全覆盖,并且保证无干扰。

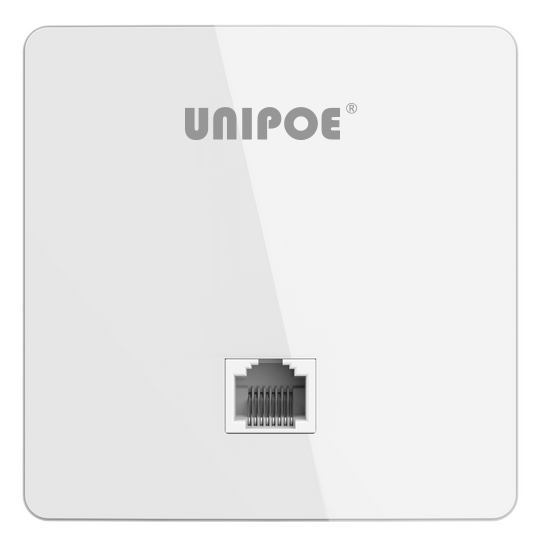

对于办公室场景,可以采用墙面部署方式。将UMA214B入墙式AP替换原有有线接线板,部署在室内的UMA214B入墙式AP,可以保证办公室内无线覆盖。同时,可以动态调节UMA214B入墙式AP的信号强度,避免信号间干扰。





FB4200系列入墙式无线AP

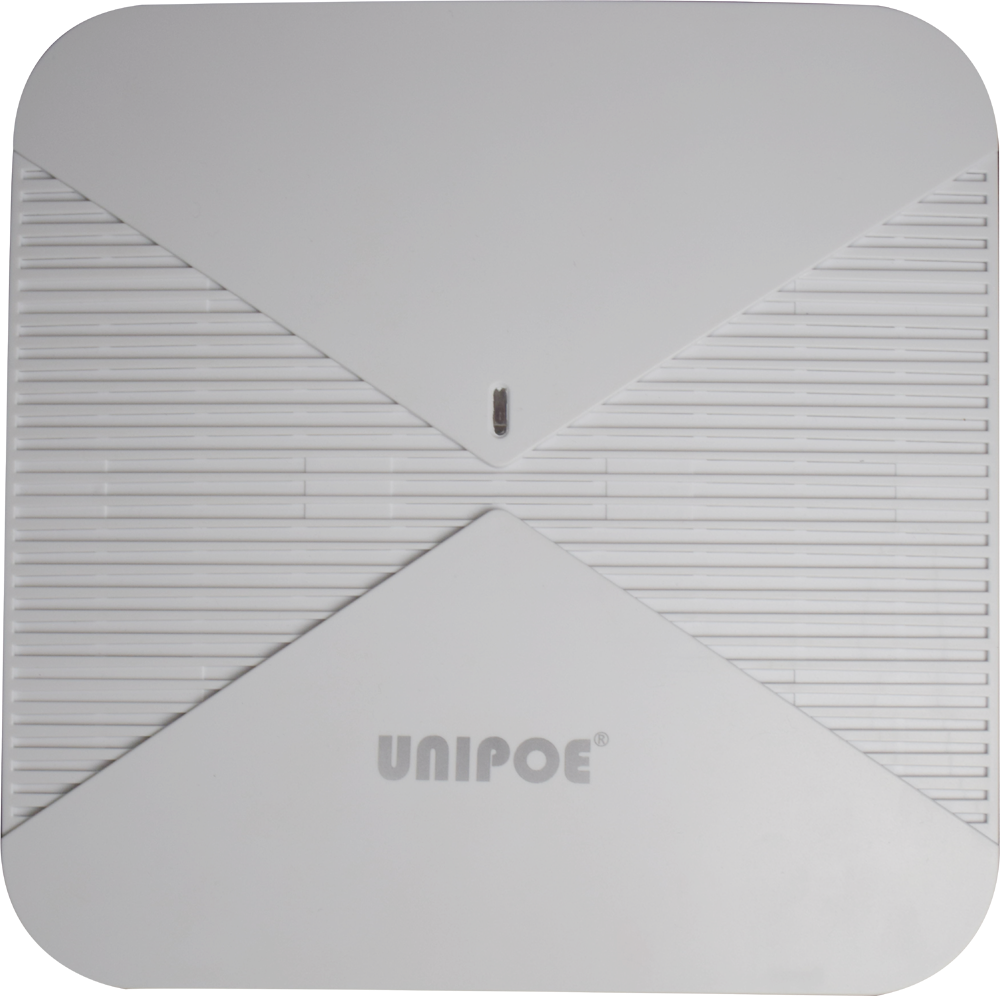

对于图书馆和工作区等宽敞区域,无线上网人数相对较多,空间大,可以采用穿透力强和覆盖范围广的UXA21XD放装式双频AP实现无线覆盖,减少AP的使用,从而避免同频干扰所导致的用户无法上网的问题。

对于会议室等上网人数较多,且分布较密集的场景,采用高接入速率的FB4200-2G-X4放装式双频AP,以满足用户正常的视频会议等的高带宽需求。配合优力普高性价比的路由网关一体式无线控制器UR530,最大可控制64个AP,完成学校内的无缝漫游。







FB4200系列放装式无线AP



有些学校师生,由于学校没有部署无线网络,就自行安装无线路由器,导致有线网络用户可能获取到错误的IP地址,而出现业务中断。方案中将接入交换机开启DHCP  SNOOPING功能,屏蔽非法DHCP服务器,保证员工获得正确的IP地址。

针对校园较多的室外环境(如操场),网络部署实施时会经常遇到网络交换机等设备距离前端设备(如无线AP、网络摄像机等)布线距离超过100米的情况,前期设计的方案可能并未考虑具体实施及后期维护管理的情况,网络实施时就遇到巨大困难。

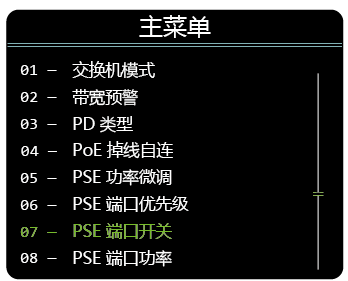

优力普在接入层PoE交换机产品上经过多年技术积累、不断创新,突破多项技术瓶颈,针对网络实施时遇到的各项调试、维护困难,推出带可视LCD屏的PoE交换机,信息立即可见,方便网络调试、问题故障排除;

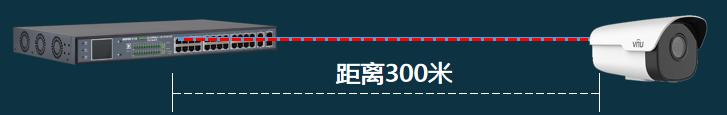

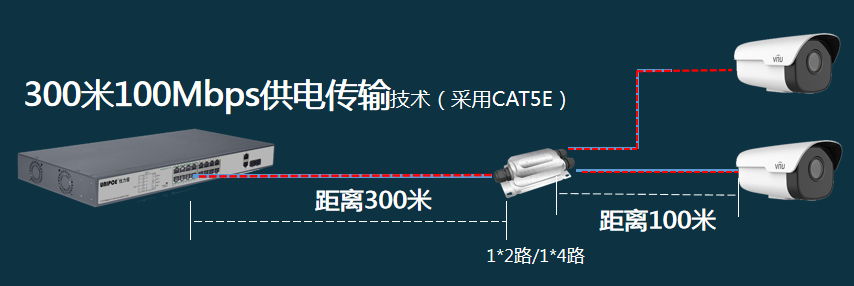

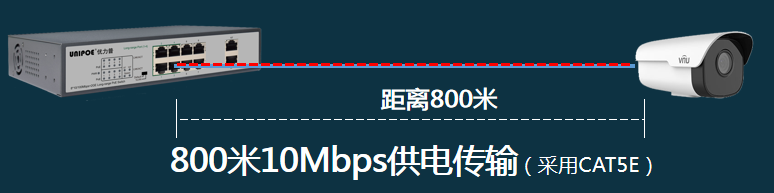

针对网线传输距离的瓶颈,在全系列三代PoE交换机上实现300米10Mbps超长距离供电传输技术及四代PoE交换机上实现300米100Mbps/800米10Mbps超长距离供电传输技术,扩展网络覆盖范围,避免关键网络设备(如交换机)部署在露天环境,受风吹雨打雷击等自然环境破坏的风险,便于后期维护管理。
