优力普智慧管廊信息化解决方案



综合管廊信息化系统图







特点一:万兆骨干网,网络数据整体转发能力大幅提升;

网络系统骨干采用万兆光纤链路,保证各子系统数据高速传输无瓶颈;各子系统终端采用千兆光纤环网接入网络,分层组网、分区汇聚,层次清晰,管理维护方便;子系统间采用VLAN技术逻辑隔离,对各系统安全分区;接入层环网采用ERPS收敛迅速,链路热备冗余。





特点二:全网设备统一运维管理,全景拓扑自动生成;

智能综合管廊系统工程子系统多、终端种类繁杂、网络规模庞大。优力普运维平台提供多系统统一管理:一张物理网络承载计算机网、通信网、设备网,业务逻辑隔离,平台自带网闸功能,在保障内网安全前提下,实现多网统一管理,节省投资成本。运维平台自动生成网络拓扑,全网架构清晰可见,故障快速精准定位。





特点三:基于统一的信息集成平台,实现数据信息一体化、运行监控一体化、维护管理一体化;

通过统一管理平台对市政隧道内基础网络设备状态进行实时监测,防患设备故障隐患,提高管廊管理效率,使整体系统具有信息汇聚、资源共享及协同管理的综合应用功能;并具有为管廊主体业务提供高效的信息化运行服务及完善的支持辅助功能。



特点四:软硬融合一体化实现应用、数据可视化大屏展示:

优力普VNMS综合监控管理运维系统视频交互显示模块支持4K超高清视频信号采集与传输,采用纯网络系统架构和模块化设计理念,不仅具有纯硬件架构稳定高效的优势,同时可支持各种接口、业务模块混合搭配满足不同的应用场景,并且各个节点之间传输距离不受限制。系统提供云拼接、云解码、云输入、云预监、云回显等多种数据展示应用功能,针对可视化多业务控制指挥中心的应用需求而设计。

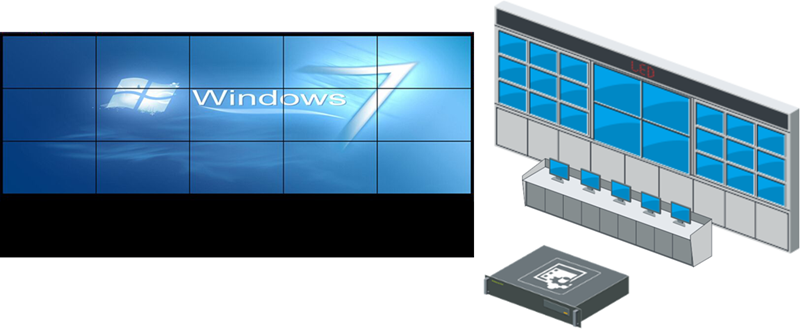

VNMS综合监控视频交互显示系统









特点五:接入层设备支持300米(PoE+数据)超远距离传输,满足综合管廊远距离视频监控接入需求;

智慧管廊视频监控系统,主要包括管廊内各防区安装的防爆摄像机、防暴盒、钢管及布线系统等,可以将管廊内各管线、设备的监控画面,实时回传至监控中心;通过与入侵报警系统联动进行远程指挥调度和应急救援,实现管廊管理智能化,配合优力普工业PoE交换机具备300米10Mbps超长距离供电传输技术,增大网络覆盖范围。



特点五:采用ERPS快速环网技术,实现链路热备冗余,保证网络高可靠运行;

方案通过优力普自主研发的工业以太网交换机实现业务的整体综合接入,与上行汇聚交换机组建千兆接入冗余环网,极大的降低了整体网络因设备或链路故障造成的通信中断概率。环网采用ERPS环网协议,自愈时间小于10ms,支持单环、相切环、相交环等多种组网形式。



特点六: AP支持软探针功能,对WiFi Probe request帧的扫描和统计,分析周边终端,实现信息收集。

无线网络系统具有综合成本低,只需一次性投资,无须挖沟埋管立杆等传统有线作业,特别适合综合管廊场合应用;无线网络覆盖系统安装周期短、组网灵活,维护方便且费用低、可自由扩展具备非常强的扩容能力;



特点七:网络设备系统能够适应高温、潮湿、电磁干扰大等恶劣环境;

由于管廊深埋地下,易造成管道潮湿,侵害通信设备稳定性;同时业务接入量大,涉及高清视频、语音对讲、电气监控及人员定位等大数据传输及处理;且涉及燃气舱与电舱,易燃易爆,电磁干扰大,要求通信设备本身具备防爆、高可靠性以及极高的抗干扰能力。





智慧管廊的场景应用

廊体内主要子系统有:出入口控制系统、视频监控系统、入侵检测系统、设备监控系统、环境监控系统、语音通讯系统、人员定位系统等。



优力普智慧管廊网络产品选型

优力普智慧管廊网络解决方案提供从防火墙、路由器、核心、汇聚、接入工业交换机及无线AP等从上至下全套有线无线解决方案能力;
